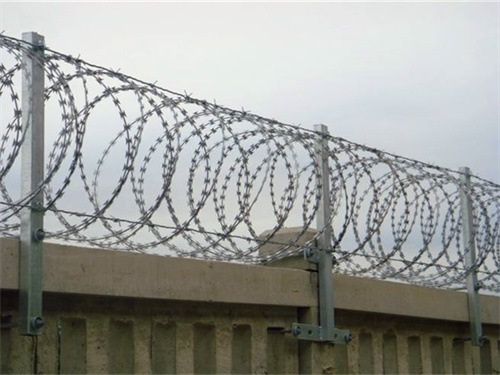

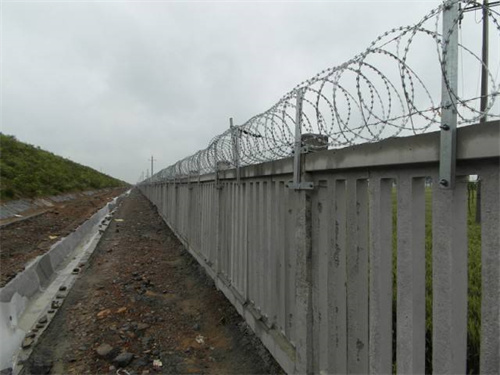

                                              刺丝滚笼1                                                                                          刺丝滚笼2

刺丝滚笼5.jpg   刺丝滚笼6.jpg

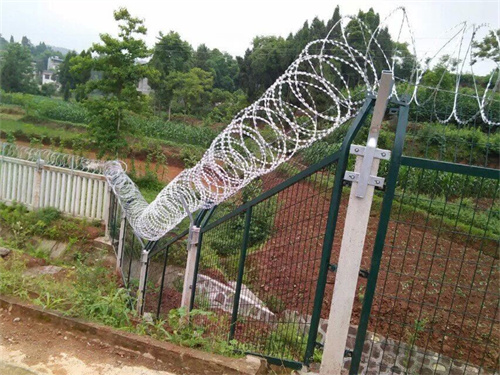

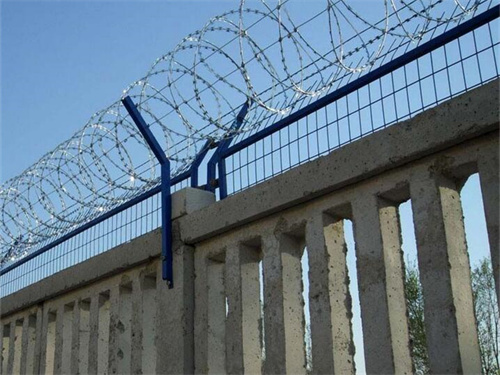

                                              刺丝滚笼3                                                                                          刺丝滚笼4

刺丝滚笼7.jpg   刺丝滚笼11.jpg

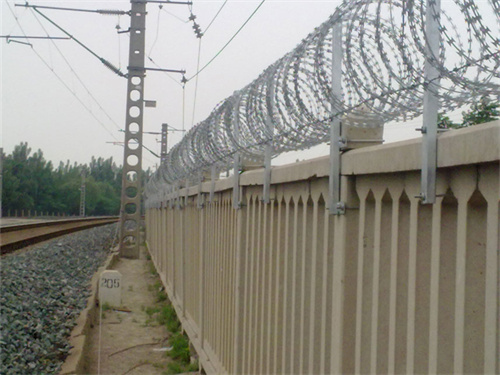

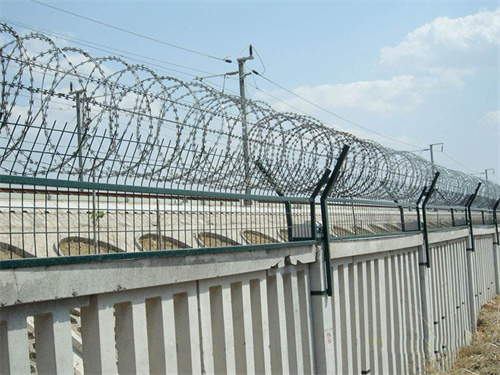

                                              刺丝滚笼5                                                                                          刺丝滚笼6

刺丝滚笼又名铁路刺丝滚笼、高铁刺丝滚笼。主要应用在铁路水泥栅栏加强了铁路安全措施。

刺丝滚笼的规格

(1)刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定,张开后形成蛇腹。网状,闭合后刀片刺绳卷径为50cm,张开后每交叉圈安装间距20cm,直径不小于45cm

(2)刀片刺绳由冲切钢板采用机械轧在钢丝上成型,刀刺宽度22mm,刀刃垂直间距15mm,刀刺纵向间距34mm,芯丝直径为2.5mm。刀片厚度0.5mmQ195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。

(3)刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置,其中跨度进设置与立柱上部,支架与防护栅栏采用支架抱箍连接,对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。

(4)刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.

(5)陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭,宽度180mm,与立柱两倒平齐,埋入地面以下不小于0.3m.每单元于地面处留移100mm泄水孔.
